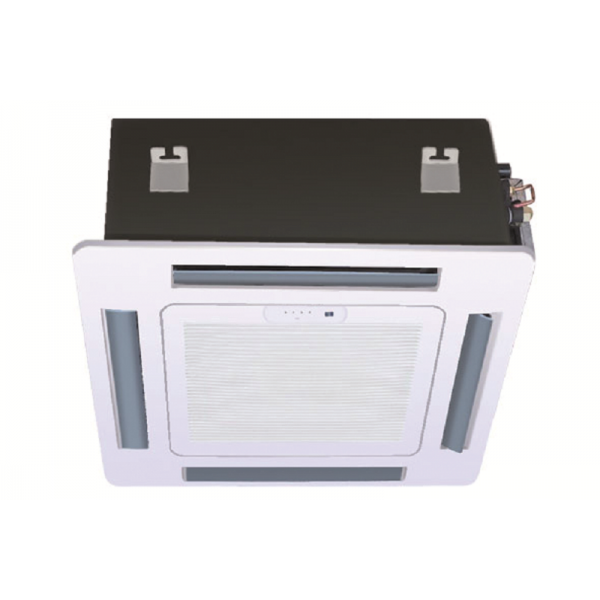

💨 Newtherm CSQ Serisi – 4 Yöne Üflemeli Kaset Tipi Fan Coil Cihazları
Newtherm CSQ Serisi, asma tavan içine monte edilen, 4 yöne üflemeli yüksek performanslı fan coil cihazlarıdır.
Sessiz çalışma, estetik panel tasarımı ve yüksek ısıtma–soğutma kapasitesiyle
oteller, ofisler, toplantı salonları ve konut projeleri için mükemmel bir çözümdür.
Taze hava girişi bağlantısına uygun gövde yapısı sayesinde, ortam havasını yenileyerek konforlu bir iç ortam iklimi sağlar.
⚙️ Genel Özellikler
-
Model Aralığı: CSQ 028 – CSQ 100
-
Soğutma Kapasitesi: 2.8 – 10.0 kW
-
Isıtma Kapasitesi: 3.8 – 15.0 kW
-
Fan Gücü: 43 – 165 W
-
Hava Debisi: 180 – 1.000 m³/h
-
Ses Seviyesi: 40 – 56 dB(A)
-
Çalışma Tipi: 2 borulu (opsiyonel 4 borulu)
-
Besleme: 1~220 V (±10%) – 50 Hz
-
Bağlantı Ölçüsü: ¾” (su), 1″ (drenaj)
-
Panel Ölçüleri: 650×650 mm (S), 950×950 mm (L)
-
Montaj Yüksekliği: 230 – 285 mm
-
Ağırlık: 26 – 45 kg
【Kaynak: Kaset-Tipi-Fan-Coil-Cihazlari.pdf L1-L60】
💡 Öne Çıkan Özellikler
✅ 4 yöne üfleme sistemi: Hızlı ve homojen hava dağılımı.
✅ Otomatik salınımlı panjurlar: Uzaktan kumanda ile yön değiştirme.
✅ Kompakt gövde: 275 mm yüksekliğiyle düşük tavanlarda kolay montaj.
✅ Drenaj pompası: 1.200 mm basma yüksekliği ve seviye kontrol flatörüyle entegre.
✅ Sessiz çalışma: Balanslı santrifüj fan + ses yalıtımlı gövde.
✅ Yüksek verimli batarya: Bakır borulu + hidrofrig alüminyum kanatlı, %100 sızdırmazlık testli.
✅ Taze hava bağlantısı: Gövde perforasyonu sayesinde ekstra konfor.
✅ Uzaktan kumanda: Standart teslimat içinde (kablosuz).
✅ Opsiyonel: LCD ekranlı kablolu termostat, 2/3 yollu motorlu vana seti, elektrikli ısıtıcı.
📊 Teknik Veriler (Özet)
| Model | Soğutma (7/12°C) kW | Isıtma (60/55°C) kW | Hava Debisi (m³/h) | Ses Seviyesi (dB(A)) | Ağırlık (kg) |
|---|---|---|---|---|---|
| CSQ 028 | 2.8 | 4.2 | 180–300 | 40–44 | 26 |
| CSQ 045 | 4.5 | 6.8 | 280–470 | 40–44 | 26 |
| CSQ 053 | 5.3 | 8.0 | 360–600 | 40–44 | 33 |
| CSQ 072 | 7.2 | 10.8 | 460–760 | 41–47 | 33 |
| CSQ 085 | 8.5 | 12.8 | 530–880 | 47–56 | 45 |
| CSQ 100 | 10.0 | 15.0 | 600–1000 | 47–56 | 45 |
Ölçüm standardı: Eurovent – ortam 27/19 °C (%47 nem), su 7/12 °C
🏠 Kullanım Alanları
-
Oteller, yurtlar ve rezidanslar
-
Ofisler, toplantı ve konferans salonları
-
Okullar, bankalar, kamu binaları
-
Restoranlar, AVM’ler ve mağazalar
-
Konut ve villa projeleri
🧠 Teknik Donanım
-
Fan: 3 kademeli hız ayarlı, balanslı santrifüj fan
-
Motor: Yüksek verimli, sessiz tip 220 V monofaze motor
-
Eşanjör: Bakır borulu + alüminyum kanatlı 2 sıralı batarya
-
Drenaj Pompası: Dahili, 1.2 m basma yüksekliği
-
Gövde: Galvaniz kaplı çelik sac + ses yalıtımı
-
Kontrol: Uzaktan kumanda (standart) veya LCD termostat (opsiyonel)
-
ESP: 12 – 30 Pa çalışma basıncı
-
Filtre: Yıkanabilir, kolay çıkarılabilir panel filtre
Newtherm CSQ Serisi kaset tipi fan coil cihazları – 4 yöne üfleme, sessiz çalışma ve yüksek verimlilik.
2.8 – 10.0 kW soğutma, 3.8 – 15.0 kW ısıtma gücüyle otel, ofis ve konut projelerinde ideal çözüm.
