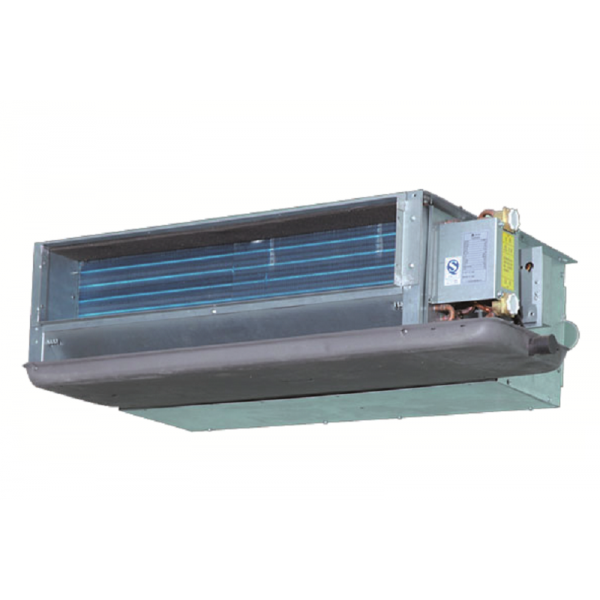

💨 Newtherm CST Serisi – Gizli Tavan Tipi (Kabinsiz) Fan Coil Cihazları
Newtherm CST Serisi, asma veya gizli tavan içine monte edilerek kullanılan, yüksek verimliliği ve sessiz çalışmasıyla öne çıkan
kabinsiz tip fan coil cihazlarıdır.
Modern yapılarda estetik kaygı taşımadan, merkezi ısıtma-soğutma sistemlerinde görünmeden çalışan bu cihazlar,
ısı pompası veya chiller sistemleriyle tam uyum içinde ısıtma, soğutma ve nem kontrolü sağlar.
⚙️ Genel Özellikler
-
Model Aralığı: CST 018 – CST 090
-
Kapasite (Soğutma): 1.0 – 9.0 kW
-
Kapasite (Isıtma): 1.5 – 13.5 kW
-
Fan Sayısı: 1 – 2 adet
-
Fan Gücü: 34 – 172 W
-
Hava Debisi: 110 – 1.000 m³/h
-
Çalışma Basıncı (ESP): 12 – 30 Pa
-
Ses Seviyesi: 24 – 50 dB(A)
-
Besleme: 1~220 V (±10%) – 50 Hz
-
Bağlantı Ölçüsü: ¾” (su), 1″ (drenaj)
-
Yükseklik: 238 mm (kompakt tasarım)
-
Malzeme: Galvaniz çelik gövde, elektrostatik toz boyalı (opsiyonel)
【Kaynak: Gizli-Tavan-Tipi-Fan-Coil-Cihazlari.pdf L1-L65】
💡 Öne Çıkan Özellikler
✅ Kompakt ve hafif yapı: 238 mm yükseklikle alçak tavanlarda dahi kolay montaj.
✅ Sessiz çalışma: Dinamik balanslı santrifüj fan ve izolasyonlu drenaj tavası.
✅ Yüksek verimli batarya: Bakır borulu + hidrofrig alüminyum kanatlı, %100 sızıntı testli.
✅ 2 veya 4 borulu sistem seçeneği: Soğutma–ısıtma aynı hatta veya bağımsız.
✅ Korozyona dayanıklı drenaj tavası: Tek parça pres metal, terlemeye karşı yalıtımlı.
✅ Opsiyonel paslanmaz çelik (AISI 304) drenaj tavası.
✅ Filtre: Sentetik malzemeden yıkanabilir, aluminyum çerçeveli opsiyonu mevcut.
✅ Kontrol seçenekleri:
– Kablosuz kumanda veya LCD ekranlı kablolu termostat
– 2/3 yollu motorlu vana entegrasyonu
– Otomasyon (BMS) bağlantı imkanı
📊 Teknik Veriler (Özet)
| Model | Soğutma Kapasitesi (7/12°C) | Isıtma Kapasitesi (60/55°C) | Hava Debisi (m³/h) | Ses Seviyesi (dB(A)) | Ağırlık (kg) |
|---|---|---|---|---|---|
| CST 018 | 1.8 kW | 2.7 kW | 110–200 | 24–36 | 12.5 |
| CST 027 | 2.7 kW | 4.1 kW | 150–300 | 25–37 | 12.5 |
| CST 036 | 3.6 kW | 5.4 kW | 220–400 | 28–40 | 16.2 |
| CST 045 | 4.5 kW | 6.8 kW | 270–500 | 30–43 | 16.5 |
| CST 054 | 5.4 kW | 8.1 kW | 390–600 | 35–47 | 19.4 |
| CST 072 | 7.2 kW | 10.8 kW | 520–800 | 35–47 | 23.0 |
| CST 090 | 9.0 kW | 13.5 kW | 450–1000 | 36–50 | 28.0 |
Ölçüm standardı: Eurovent – ortam 27/19 °C (%47 nem), su sıcaklıkları 7/12 °C
🏠 Kullanım Alanları
-
Oteller, hastaneler, yurtlar
-
Ofis ve toplantı salonları
-
Villalar ve konutlar
-
Restoran ve kafeler
-
Mağazalar, bankalar, kamu binaları
-
Asma tavanlı modern ticari yapılar
🧠 Teknik Donanım
-
Fan: Santrifüj, 3 kademeli hız kontrolü
-
Motor: Yüksek verimli, sessiz, 220 V monofaze
-
Batarya: Bakır borulu + alüminyum kanatlı 3 veya 3+1 sıralı
-
Drenaj tavası: Metal, pres baskı üretim – isteğe bağlı paslanmaz çelik
-
Filtre: Yıkanabilir sentetik / aluminyum çerçeveli opsiyon
-
Kontrol: Termostat + motorlu vana / kablosuz kumanda (opsiyonel)
-
ESP: 12–30 Pa çalışma basıncı
Newtherm CST Serisi gizli tavan tipi (kabinsiz) fan coil cihazları – kompakt tasarım, sessiz çalışma ve yüksek verimlilik.
1.0 – 9.0 kW soğutma, 1.5 – 13.5 kW ısıtma kapasitesiyle otel, ofis ve villalarda mükemmel çözüm.
