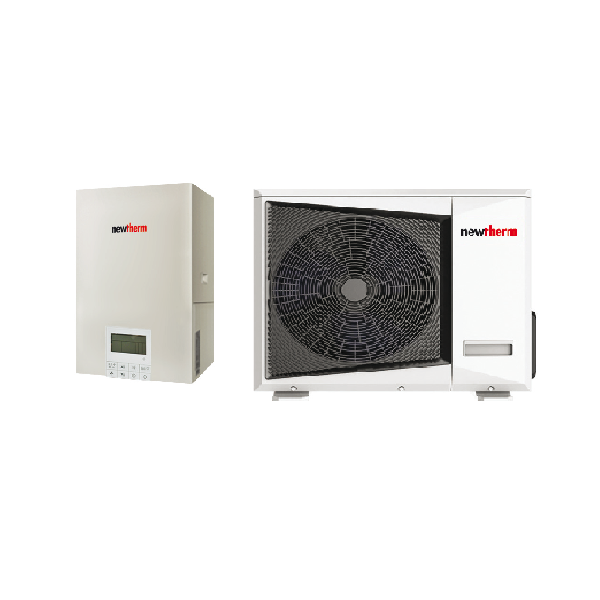

      🌬️ AirHybrid VRF Serisi – Sulu Isıtma + VRF Soğutma Bir Arada

      AirHybrid VRF Serisi, klimalı soğutmanın konforunu zeminden veya radyatörle ısıtma sistemleriyle birleştiren hibrit VRF iklimlendirme çözümüdür.
      Tek bir inverterli dış ünite üzerinden hem iç üniteleri hem de HydroBox modülü aracılığıyla sulu ısıtma sistemini aynı anda çalıştırabilir.
      Bu sayede binalarda kombi, kazan veya doğal gaz ihtiyacını ortadan kaldırır.

      ⚙️ Genel Özellikler

      • VRF kapasitesi: 12 kW / 14 kW (41.000 – 48.000 BTU/h)

      • Kompresör: DC inverterli Mitsubishi Scroll (5 HP, MNB40FEQMC)

      • Fan motoru: Nidec DC inverterli, 300–850 rpm

      • Soğutucu akışkan: R410A

      • Enerji verimi:

        • VRF soğutmada EER 2.63,

        • VRF ısıtmada COP 3.29,

        • Yerden ısıtmada COP 3.5,

        • Radyatörle ısıtmada COP 2.5

      • Çalışma aralığı:

        • Soğutma: -5 °C ~ 55 °C

        • Isıtma: -20 °C ~ 24 °C

        • Sulu sistem: -15 °C ~ 35 °C

      • Besleme: 1~220 V (±10 %) – 50 Hz

      • Ses seviyesi: 57 dB(A)

      • Bakır boru uzunluğu: ≤ 100 m, kot farkı ≤ 20 m

      • Kompakt dış ünite ölçüleri: 528 × 1100 × 870 mm

      🧩 Sistem Bileşenleri

      1️⃣ İnverterli Dış Ünite

      • VRF iç üniteleri ve HydroBox modülüne iki ayrı bakır boru hattı ile bağlanır.

      • 12 kW ve 14 kW seçenekleri vardır.

      2️⃣ HydroBox Ünitesi (HB-06 / HB-08 / HBD-06 / HBD-08)

      • VRF sistemini sulu ısıtma devresine dönüştürür.

      • İçinde ısı eşanjörü, sirkülasyon pompası, genleşme deposu, emniyet ventili, hava purjörü,
        ve flow switch bulunur.

      • Elektrikli destek ısıtıcı (3 kW) opsiyoneldir.

      • Ses seviyesi: 40 dB(A)

      • Tesisat suyu sıcaklığı: 55 °C’ye kadar

      3️⃣ İç Üniteler (2.2 – 16 kW arası)

      • Duvar tipi, tavan tipi, yer tipi, 1 / 2 / 4 yön kaset, gizli tavan veya döşeme tipi seçenekler

      • Kablosuz veya kablolu kumanda seçenekleri (TE-05, NT-03A, HFR-05)

      • Grup kumanda paneli (Modbus iletişimli) ile tek merkezden kontrol

      🏠 Kullanım Alanları

      • Villalar, rezidanslar, ofisler, klinikler, oteller ve butik işletmeler

      • Doğal gaz altyapısı olmayan bölgelerde ısıtma ve soğutma ihtiyacı

      • Yerden ısıtmalı veya radyatörlü sistemle birlikte VRF konforu isteyen yapılar

      🌡️ Performans Örnekleri

      Dış Hava Su Çıkışı 35 °C COP Su Çıkışı 50 °C COP
      -15 °C 8.16 kW 2.25 5.15 kW 1.21
      7 °C 15.91 kW 3.48 11.92 kW 2.51
      20 °C 17.75 kW 5.61 14.54 kW 3.45

      Yüksek verimlilikte ısı transferi sağlayan 1.55 mm lamel aralıklı batarya ve yivlendirilmiş bakır borular,
      hem düşük sıcaklıklarda kararlı ısıtma hem de yüksek sıcaklıklarda güvenli soğutma imkânı sunar.

      🔋 Avantajlar

      ✅ VRF soğutma + sulu ısıtma bir arada
      ✅ Kombi ve gaz bağımlılığını ortadan kaldırır
      ✅ Estetik, sessiz ve az yer kaplayan dış ünite
      ✅ Yüksek COP değeri ile enerji tasarrufu
      ✅ Düşük bakım ve işletme maliyeti
      ✅ Akıllı kontrol ve oda bazlı sıcaklık ayarı

      AirHybrid VRF Serisi, inverter teknolojili dış ünite ve HydroBox modülüyle VRF soğutma ve sulu ısıtmayı tek sistemde birleştirir.
      Villalar, ofisler ve oteller için enerji tasarruflu, sessiz ve estetik iklimlendirme çözümü.
